عشرة أجزاء لا غنى عنها من خط الإنتاج الآلي

انتشار الأتمتة والذكاء أعلى وأعلى في الإنتاج الصناعي. دعونا نلقي نظرة على ما هو التكوين القياسي لمصنع أوتوماتيكي.

1. تحكم

دماغ مصنع الأتمتة

يشير جهاز التحكم إلى الجهاز الرئيسي الذي يغيّر الأسلاك في الدائرة الرئيسية أو دائرة التحكم وفقًا لنظام محدد مسبقًا والذي يغيّر قيمة المقاومة في الدائرة للتحكم في بداية المحرك وسرعته وفرامله وعكسه.

وهو يتألف من عداد برنامج ، وسجل تعليمات ، ومفكر تشفير تعليمة ، ومولد توقيت ، ووحدة تحكم تشغيلية. إنها "هيئة صنع القرار" تصدر أمرًا ، أي ، تنسيق وتوجيه تشغيل نظام الكمبيوتر بأكمله.

وحدات التحكم المستخدمة بشكل شائع في مصنع الأتمتة هي PLC ، IPC ، إلخ.

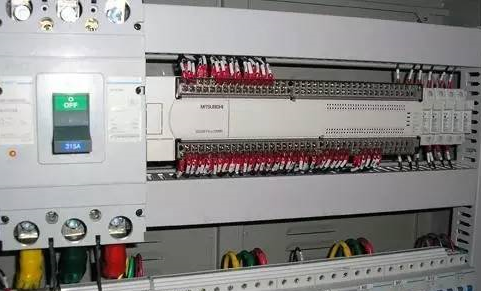

تتبنى وحدة التحكم المنطقية القابلة للبرمجة (PLC) الذاكرة القابلة للبرمجة من فئة A للتعليمات الموجهة للمستخدم والتي تخزن البرامج ، وتنفذ العمليات المنطقية ، والتحكم في التسلسل ، والتوقيت ، والعد ، وتنفذ العمليات الحسابية داخليًا ، وتتحكم في أنواع مختلفة من الآلات أو عمليات الإنتاج عبر الرقمية أو المدخلات / المخرجات التناظرية.

2. روبوت

المنفذ من مصنع الأتمتة

الروبوت هو جهاز آلي يقوم بالعمل تلقائيًا. لا يمكن قبول الأمر البشري فحسب ، بل أيضًا تشغيل البرامج المبرمجة مسبقًا والتصرف وفقًا لمبادئ مبنية على تقنيات الذكاء الاصطناعي.

وتتمثل مهمتها في مساعدة أو استبدال عمل البشر ، مثل التصنيع أو البناء أو العمل الخطير. يتكون الروبوت بشكل عام من وكالات التنفيذ ومحركات الأقراص وأجهزة الاختبار وأنظمة التحكم والآلات المعقدة والمكونات الأخرى.

3. محرك سيرفو

عضلة توفير الطاقة لمصنع الأتمتة

يشير المحرك المؤازر إلى محرك يتحكم في تشغيل المكونات الميكانيكية في نظام مؤازر ، وهو صندوق تروس غير مباشر يعمل بالمحركات.

يمكن للمحرك المؤازر التحكم في السرعة وتحديد المواقع بدقة ، والتي يمكنها تحويل إشارة الجهد إلى عزم الدوران وسرعة الدوران لدفع العضو المتحكم فيه.

يتم التحكم في سرعة دوران المحرك المؤازر من خلال إشارة الدخل ويمكنه الاستجابة بسرعة للإشارة. يستخدم محرك سيرفو كمكون تنفيذ في نظام التحكم الأوتوماتيكي ، وله خصائص وقت ثابت صغير ، خطية عالية ، فلطية صغيرة وهلم جرا. ويمكنه تحويل الإشارة الكهربائية المستقبلة إلى إزاحة زاوي أو سرعة زاويّة على عمود المحرك كخرج.

تنقسم المحركات المؤازرة إلى فئتين DC و AC. الميزة الرئيسية للمحرك المؤازر هي أنه لا يوجد دوران عندما يكون جهد الإشارة صفراً ، وأن سرعة الدوران تنخفض مع السرعة الثابتة عندما يزيد عزم الدوران.

4. مجسات

بمعنى لمسة مصنع الأتمتة

المستشعر (المحول) هو جهاز كشف يمكنه استشعار المعلومات المكتشفة وتحويل المعلومات المستشعرة إلى إشارة كهربائية أو أي شكل آخر من المعلومات المطلوبة وفقًا لقواعد معينة مثل المخرجات لتلبية متطلبات الإرسال والمعالجة والتخزين والعرض والتسجيل السيطرة على المعلومات.

هذا هو أول شيء يحقق الكشف التلقائي والتحكم الآلي.

في الإنتاج الصناعي الحديث ، وخاصة الإنتاج الآلي ، يتم استخدام أجهزة استشعار مختلفة لمراقبة ومراقبة المتغيرات المختلفة في عملية الإنتاج وذلك لضمان تشغيل المعدات في حالة طبيعية أو أفضل حالة وتحقيق أفضل جودة للمنتجات. لذلك ، يمكن القول أنه بدون العديد من أجهزة الاستشعار الممتازة ، يفقد الإنتاج الحديث أساسه أيضًا.

5. محرك متغير التردد

مبادل مصنع الأتمتة

محرك التردد المتغير (VFD) هو جهاز التحكم بالكهرباء الذي يستخدم تكنولوجيا تحويل التردد وتكنولوجيا الالكترونيات الدقيقة للتحكم في محرك التيار المتناوب من خلال تغيير تردد طاقة العمل للمحرك.

يتكون محرك التردد المتغير بشكل رئيسي من تصحيح (AC إلى DC) ، التصفية ، الانقلاب (DC إلى AC) ، وحدة الكبح ، وحدة القيادة ، وحدة الكشف ، وحدة المعالجة الدقيقة ، إلخ.

يتم ضبط الجهد وتواتر جهد الخرج بواسطة مفتاح IBGT داخل محرك التردد المتغير. يتم توفير الجهد المطلوب وفقا للمتطلبات الفعلية للمحرك ، وذلك لتحقيق هدف توفير الطاقة وتعديل السرعة. وعلاوة على ذلك ، فإن محرك التردد المتغير لديه العديد من وظائف الحماية ، مثل الحماية ضد التيار الزائد ، والجهد الزائد ، والحمل الزائد ، إلخ.

6. صمام الكهرومغناطيسي

تبديل مصنع الأتمتة

الصمام الكهرومغناطيسي هو نوع من الأجهزة الصناعية التي تسيطر عليها الكهرومغناطيسية ، وهو عنصر الأتمتة الأساسية المستخدمة للتحكم المستخدمة للتحكم في السائل. يصنف على أنه منفذ ، لا يقتصر على هيدروليكي أو هوائي.

تستخدم الصمامات الكهرومغناطيسية في نظام التحكم الصناعي لضبط اتجاه الوسائط ، التدفق ، السرعة وغيرها من المعلمات. يمكن أن تتعاون مع دوائر مختلفة لتحقيق السيطرة المطلوبة ، في حين يمكن ضمان دقة ومرونة التحكم.

هناك العديد من الأنواع المختلفة من الصمامات الكهرومغناطيسية مع كل دور يلعب في مواقع مختلفة في نظام التحكم. والصمامات الأكثر استخدامًا هي صمام أحادي الاتجاه ، وصمام أمان ، وصمام تحكم اتجاهي ، وصمام تحكم في السرعة ، إلخ.

7. الكاميرا الصناعية

النظارات إذا كان مصنع الأتمتة

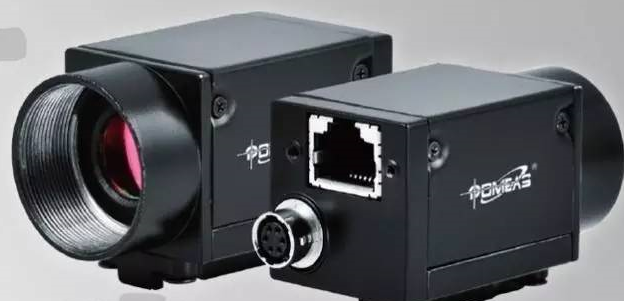

الكاميرات الصناعية هي أحد المكونات الرئيسية لأنظمة الرؤية الآلية ، وأهم مميزاتها هي تحويل الإشارات الضوئية إلى إشارات كهربائية AFT-808 الكاميرات الصناعية عالية الدقة المدمجة.

يتم تثبيت الكاميرات الصناعية بشكل عام في خطوط الإنتاج لإجراء القياسات والأحكام بدلاً من العيون البشرية. فهم يلتقطون الهدف ويحولونه إلى إشارة صورة لإرسالها إلى نظام معالجة صور مخصص.

ينفذ نظام الصور عمليات مختلفة على هذه الإشارات لاستخراج خصائص الهدف ، ثم يتحكم في إجراءات الجهاز في الموقع وفقًا لنتائج التمييز.

8. الأجهزة

نظام ضبط مصنع الأتمتة

الأجهزة هي الجهاز أو الجهاز المستخدم لاكتشاف وقياس ومراقبة وحساب مجموعة متنوعة من الكميات الفيزيائية وتكوين المادة والمعلمات المادية وما إلى ذلك. كاشفات التسرب الفراغي ، مقاييس الضغط ، أدوات قياس الطول ، المجاهر ، المضاعفات ، إلخ. كلها تنتمي إلى الأجهزة.

تحتاج المصانع الآلية إلى استخدام مجموعة متنوعة من الأجهزة ، على سبيل المثال ، هناك حاجة إلى الأجهزة ذات الصلة لقياس المعايير المطلوبة في عملية التحكم مثل الضغط ، المستوى ، التدفق ودرجة الحرارة.

9. برنامج الأتمتة

قلب مصنع الأتمتة

بسبب التحكم في حقوق الطبع والنشر عن طريق تكامل اتجاه التحكم وإدارة نظام التحكم الصناعي ، فإن نظام التحكم الصناعي متصل الآن بنظام إدارة تكنولوجيا المعلومات والإنترنت التقليدي. يتم استخدام البرامج الشائعة والأجهزة العامة للأغراض العامة والبروتوكولات العامة بشكل متزايد داخل النظام.

أحد برامج الأتمتة الشائعة نسبيًا هو SCADA.

نظام أتمتة SCADA (التحكم الإشرافي وحيازة البيانات) هو نظام جمع البيانات والمراقبة الذي نطلق عليه. وهي مدعومة بشكل أساسي بتكنولوجيا الكمبيوتر لجدولة عمليات الإنتاج المختلفة والتحكم فيها تلقائيًا.

إن برنامج أتمتة SCADA قادر على مراقبة الإنتاج والتحكم فيه لفترة طويلة بشكل تلقائي دون مراقبة بشرية واستخراج معلومات صحيحة لتقييم المدير ومراجعته.

10. مجلس الوزراء السيطرة

النظام المركزي لنظام التشغيل الآلي

يمكن تصنيف خزانات التحكم إلى العديد من الفئات المختلفة ، بما في ذلك على سبيل المثال لا الحصر ، خزانة التحكم الكهربائية ، خزانة التحكم ذات التردد ، خزانة التحكم ذات الجهد المنخفض ، خزانة التحكم ذات الجهد العالي ، خزانة التحكم في مضخة المياه ، خزانة التحكم في الطاقة ، خزانة التحكم في الإنفجار ، التحكم في المصعد مجلس الوزراء ، ومجلس الوزراء PLC السيطرة ، ومجلس الوزراء السيطرة على الحرائق ، ومجلس الوزراء التحكم المخصصة.

خزائن مختلفة مثل الخزانة الكهربائية ، خزانة تحويل التردد ، خزانة تزويد الطاقة ، خزانة المضخة تشارك في مصانع الأتمتة. يتم اختيار خزانات مختلفة حسب متطلبات مختلفة لتحقيق وظائف التحكم المختلفة.
